、本產品為現場轉移痕跡采集系統，針對現場通過指紋膠帶、轉印膜轉印痕跡及鏡面的指紋，可通過該設備做全自動化采集及圖像效果的增強處理、無需再進行繁瑣的打光拍照，采集下來的指紋痕跡可直接用高分辨率打印機打印，采集圖像效果清晰度極高�？蓪ΜF(xiàn)場采集的痕跡做快速一站式處理，極大的提高工作效率。



1、基本理論依據：

汗液中 98～99%的成分主要是水，而NaCl所占有的比重約為300毫克/100毫升，同時還包含其他物質，正常人每一時刻都能不知覺的從汗腺中分泌出汗液，當這些分泌出的汗液停留于非滲透性或滲透性紙張上時，都能產生一定的汗液痕跡。在這里，我們主要介紹停留于滲透性紙張上的汗液的處理。往往由于植物纖維生產的紙張，因纖維本身和纖維間存在大量的毛細孔，而且構成纖維的纖維素、半纖維素含有大量的親水的羥基，所以很容易吸收水和其他液體，為此從滲透性紙張中提取汗液痕跡包括指紋、掌紋等變的很難。



但是經過手印無損顯現儀，在保存滲透性紙張的完整性的基礎上，很好的把滲透在紙張中的汗液物質通過晶體小顆粒的形式從纖維間隙中呈現出來，在特定的光譜下，汗液痕跡得到了很好的顯現。在得到痕跡的同時保證的物質的無損性。



2、控制系統：

為了能夠很好的保證證物的無損性和可還原性。無損顯現儀采用了溫度控制、濕度控制、時間控制等控制系統來實現。



3、溫度控制：直接輸入、顯示、控制溫度，超溫報警，保護，設定溫度與當前溫度視窗同時顯示；采用PID閉環負反饋控制系統方式實現加熱，報警，模糊控制等效果；通過“回差”方式避免因測量輸入值波動而導致位式調節或報警頻繁動作；調節Sc參數進行平移修正，補償傳感器或輸入信號本身的誤差；設置濾波參數強度，平滑因輸入干擾而導致數字出現的跳動。采用了這一系列的控制方式使得溫度很好起到一個恒溫的效果，避免因溫度過高而損壞紙張中的纖維，或因溫度過低而不能很好的取得高溫結晶的效果，適合于除去結晶水或結晶醇。



4、濕度控制：同樣的，濕度控制實現基本的控制、報警、保護等方式，采用分布式多傳感器數據融合的概念和形式，考慮各個傳感器的置信度，綜合分析下做出決策。實現高精度、高響應速度、高性能穩定、小漂移。使得提取痕跡后的紙張得到很好的還原，保證了物證的完整性。



5、時間控制：為防止對檢材的損害，對儀器的工作時間做的時間控制，做到及時顯現，無損顯現，高度重視對客體本身的保護，保證了檢材的原始性。



6、適用范圍

作為無損提取滲透性客體上潛在手印方面的重大技術突破，擴大了無損勘查在痕跡手�。旱目腕w范圍，特別是針對牛皮紙信封、報紙、貨幣等滲透性紙張上汗液指紋的無損處理，效果顯著，非常貼近基層實戰的需求。同時精準的顯現控制，確保檢材的安全無損。






技術參數
圖像采集CCD	7450像素黑白線陣CCD
光譜響應范圍	380-900nm
AD轉換精度	8bit
數據輸出格式	USB2.0Highspeed總線接口
積分時間	可編程控制
增益及黑場校正	可編程控制
功耗	≤3W
CCD尺寸	60（mm）×60（mm）×50（mm）
重量	＜320g
電機	24V直流電機內置編碼器
掃描區域大小	210mm×297mm（A4紙面）
光源	LED陣列式光源   功率：45W
工作環境	溫度：0至+40℃ 相對濕度：20%至80% 儲存環境溫度：—20℃至55℃ 儲存相對濕度：10%至90%
主機尺寸	520（mm）×350（mm）×180（mm）
供應電源	220V60Hz

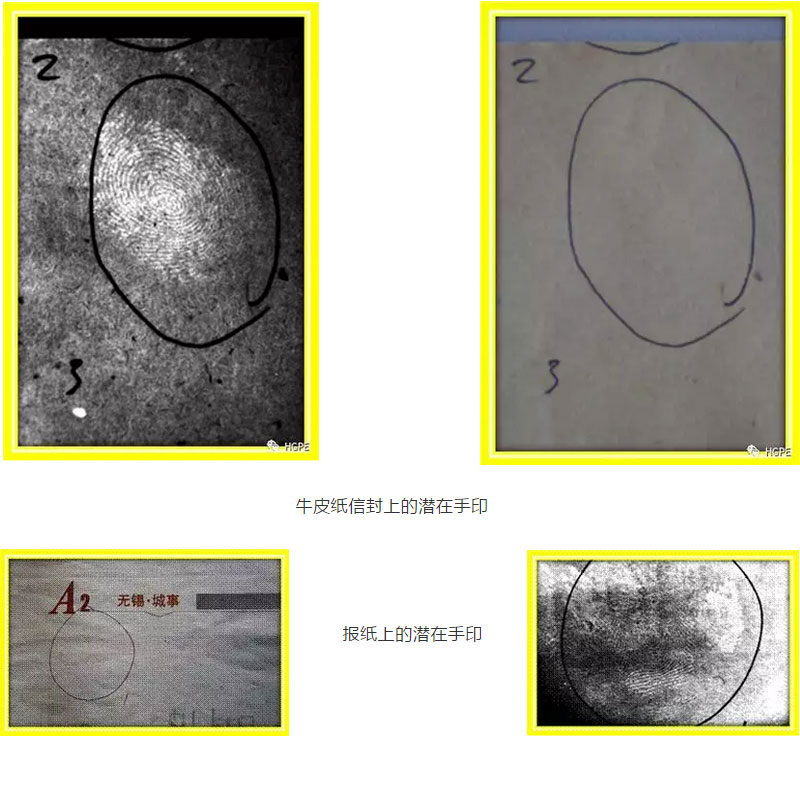

3、效果展示
