ATR3000-高靈敏度便攜式拉曼光譜儀
1、特征
Ø 超高靈敏度的FFT-CCD TEC制冷;
Ø 超低噪聲電路;
Ø 強大的嵌入式軟件;
Ø 消除熒光背景;
Ø 峰值搜索和顯示;
Ø 液晶顯示器：10.1;
Ø Win 10操作系統;
Ø 11.6寸電容觸摸屏，支持多點觸控;
Ø USB 2.0;
Ø 友好的人機界面;
Ø 電池續航> 3h;
Ø 支持LAN遠程控制;
Ø IP67 防水防塵;
2、應用領域
Ø 生物科學
Ø 制藥工程
Ø 法醫分析
Ø 農業與食品安全
Ø 寶石鑒定
Ø 環境科學
3、技術參數
4、性能測試
4.1、General spectral performance
4.2、Spectral Resolution
4.2.1、Raman spectral of Tylenol
4.2.2、Raman spectral of Tylenol
3、技術參數
|
ATR2000 系統 |
|||
|
接口 |
USB 2.0和無線WIFI |
||
|
操作系統 |
Windows 10 |
||
|
顯示屏 |
11.6’電容觸摸屏，多點觸控 |
||
|
電池供電時間 |
>4 h |
||
|
積分時間 |
4ms - 120s |
||
|
電源電壓 |
DC 19V(+/-5%) |
||
|
工作溫度 |
-10~40 ℃ |
||
|
工作濕度 |
< 95% |
||
|
尺寸(L*W*H) |
40×30×18 cm3 |
||
|
重量 |
7.5 Kg |
||
|
可靠性 |
|||
|
光譜穩定性 |
σ/μ < 0.5% (COT 8 hours) |
||
|

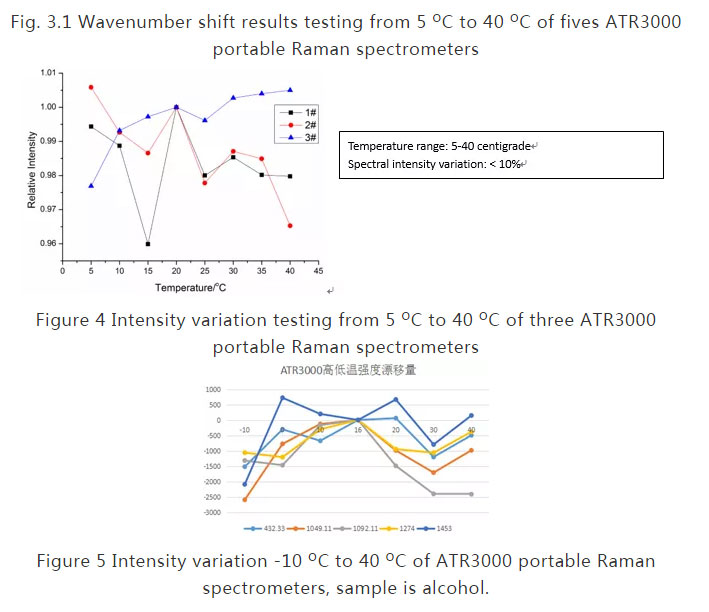

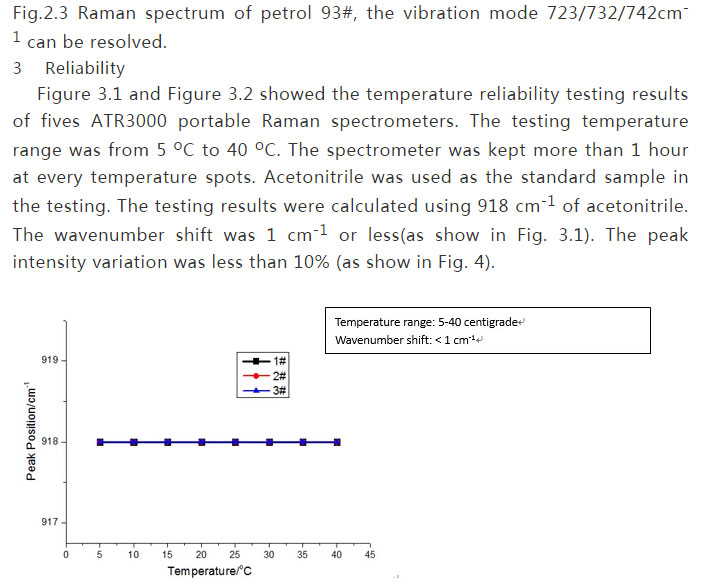

溫度穩定性 |
譜移≤1 cm-1 (10-40 ℃) |
||
|
光譜強度變化（in 5 ~ 40 ℃） |
<±5% |
||
|
光學參數 |
|||
|
光譜范圍 (cm-1) |
250-2700 |
200-3500 |
200-4300 |
|
分辨率 (cm-1) |
6 |
8 |
10 |
|
信噪比 |
>3000:1 (918 cm-1 of Acetonitrile，10s accumulation, 200mW) |
||
|
入射狹縫 |
50 μm |
||
|
光學系統 |
f/4 C-T交叉對稱光路 |
||
|
焦距 |
98 mm for incidence and output |
||
|
探測器 |
|||
|
型號 |
超高靈敏快速制冷CCD |
||
|
探測器制冷溫度 |
-10 ℃ |
||
|
探測范圍 |
200-1100 nm |
||
|
有效像素 |
2048*64 |
||
|
動態范圍 |
50000：1 |
||
|
像元尺寸 |
14μm×14μm |
||
|
滿阱容量 |
300 Ke- |
||
|
靈敏度 |
QE>40%, 6.5 μV/e- |
||
|
激發光 |
|||
|
中心波長 |
785nm (+/-1nm) |
||
|
半峰寬 |
0.08 nm |
||
|
輸出功率 |
≥500 mW |
||
|
功率穩定性 |
σ/μ <±0.2% |
||
|
拉曼探針 |
|||
|
工作距離 |
6 mm |
||
|
阻透率 |
OD>8 |
||
|
數值孔徑 |
0.3 |
||
|
孔徑 |
7mm |
||

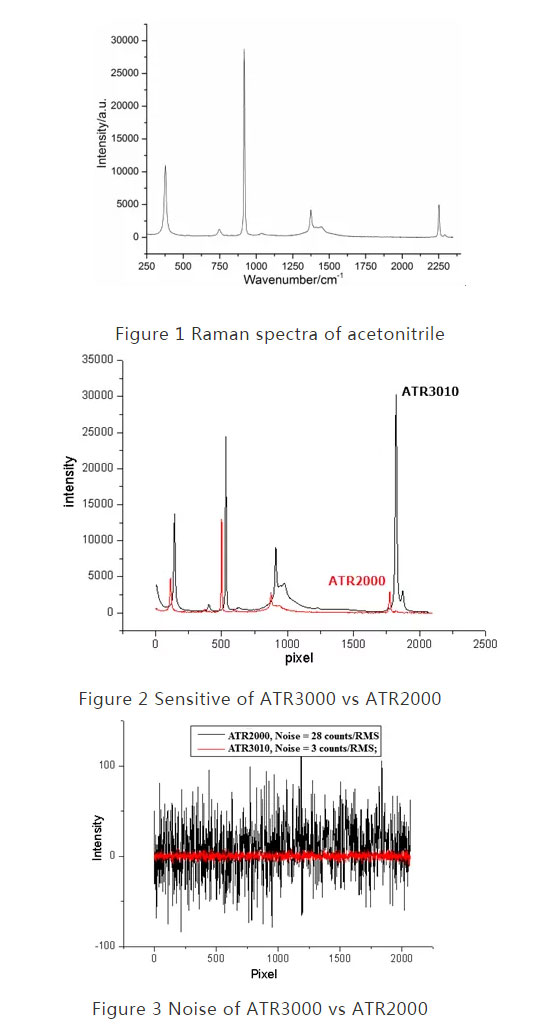

4.1、General spectral performance

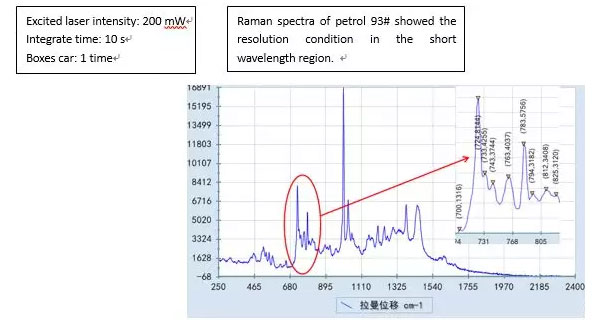

4.2、Spectral Resolution

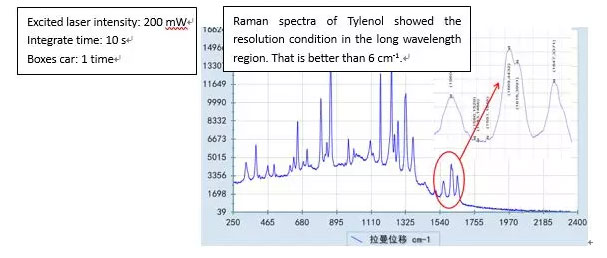

4.2.1、Raman spectral of Tylenol
4.2.2、Raman spectral of Tylenol
