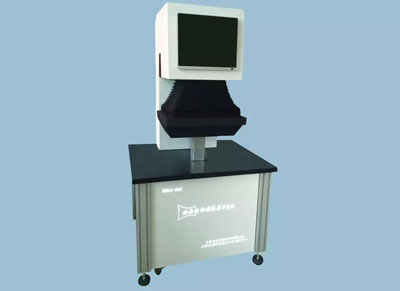

HGXJ-360曲面物證圖像展平儀
一、功能特點
1、本產品采用500萬像素的高清工業數碼CCD成像展平軟件平臺及精密電子控制系統，配合多種特制光源創造性實現了無損檢測曲面客體上的痕跡物證。
2、對各種曲面體表面的痕跡及指紋如：曲面不銹鋼表面客體、曲面玻璃器皿、曲面塑料制品、曲面油漆客體、曲面橡塑客體、曲面搪瓷客體等具有全方位一體化展平功能。
3、在激發光源的配合下，對不同曲面客體上背景去除率達80%，更清晰的展現痕跡指紋，同時對曲面體上殘留的DNA物證發現提供了更新方法。自動化360度旋轉、垂直、水平控制，操作簡單方便。
4、遺留在柱型物體上的物證（如指紋）因其在一個曲面上，提取比較困難，采用不干膠粘取會對樣本產生破壞，對熏顯指紋的提取更加困難。本儀器徹底解決了以上問題，其采用顯微數碼光學成像技術與電子精密控制相結合，通過被檢物連續旋轉，計算機連續自動提取曲面痕跡圖像并同步處理成為平面的痕跡圖像。
二、技術參數
| 名稱 | 參數 |
| 曲面CCD數碼成像系統 | 像素：500萬像素 傳感器尺寸：1/3”（逐行）彩色CMOS傳感器 光譜響應范圍：340nm~1000nm 信噪比：39dB 接口：USB3.0接口 輸出：27.4fps @2048 x 1534， 53.3fps @1024 x 770 (多幀率調整) |
| 曲面配光系統 | 多種光源和接收濾色片相結合，有效發現客體上的潛在痕跡。 |
| 圖像控制系統 | 電腦軟件控制，根據用戶輸入的展開角度，自動旋轉并展開，展開完成后，電機自動停止旋轉并提示用戶展開完成并可通過電腦軟件和臺面上的控制面板實現對載物臺，CCD，光源的自動控制. |
| 計算機 | 型號配置： 第四代智能英特爾 酷睿 i7 處理器-4130處理器(3.40GHz) 操作系統 Windows 8 中文版 芯片組 英特爾B85芯片組 顯示器 21.5英寸1080p無界金剛屏 內存 4GB速度 1600MHz 插槽總數 2 個 (可用數1個) 類型 DDR3 PC3-12800 硬盤 1TB 硬盤類型 SATA硬盤 硬盤轉速 5400rpm 顯卡 NVIDIA GeForce 720A 顯存 1GB獨立顯存 光驅 Rambo 支架類型 可俯仰（Monitor) 芯片組 英特爾B85芯片組 無線網卡 英特爾2230bgn 屏幕材質 TN HDMI輸入 1 HDMI輸出 1捆綁鍵盤鼠標USB 2 x USB 3.0，4x USB2.0 音頻接口 1 (耳機/麥克風) 藍牙 4.0 讀卡器 11合一讀卡器 攝像頭 1080P攝像頭 內置揚聲器 雙聲道立體聲(2x3W) 重量 12.3kg 尺寸 419mm(H) 175.2mm(W) 534mm(D) |
| 鏡頭 | 500百萬像素高清工業鏡頭，焦距：18—55mm，光圈：F2.8~F16C |
| 臺面尺寸 | 1600*900*770mm |
| 載物平臺 | 具有將客體自動居中的可移動載物平臺 360度任意角度旋轉，電腦控制軟件可輸入旋轉角度，可控制正反轉，可調節轉速 步進電機控制，旋轉誤差<0.002° 載物臺尺寸：Φ300mm |
| 移動平臺 | 電腦電動控制水平移動 步進電機控制，移動誤差<0.1mm 行程：400mm |
| CCD載物臺 | 電腦電動控制垂直升降 步進電機控制，移動誤差<0.1mm 行程：380mm |
| 照明光源 | 專用大功率LED發光曲面光源 曲面光源半徑：R50mm、R100mm、R150mm，滿足不同大小的客體 曲面光源光譜：365nm、450nm、850nm、白光 多種輔助光源 |

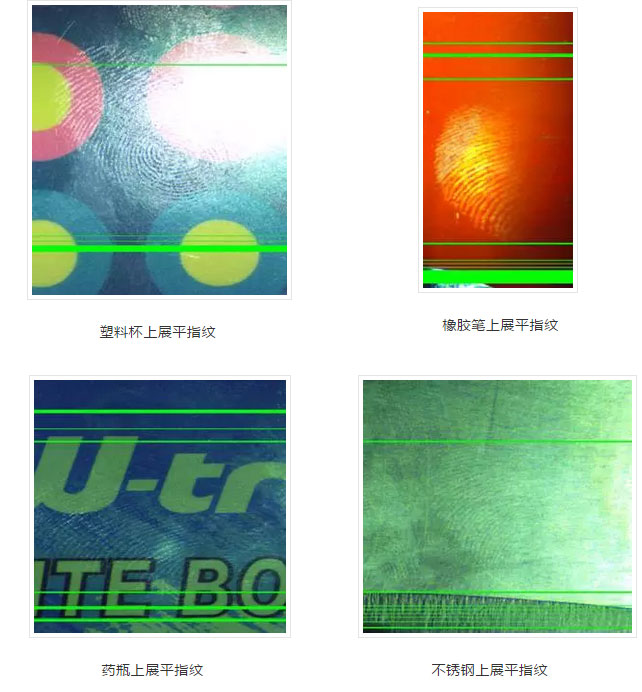

三：效果展示
